Linux 显示软件栈贼复杂，是我见过最复杂的系统，然后我本来就挺笨的。关于 Linux 显示软件与技术栈，说错我不负责，你看看就好。
说一下 2D 渲染#
科普一下 X Server 相关的库#
Xlib、XCB、GTK、Qt、X Toolkit 的关系：
Xlib 是一个用于 2D 绘图的 C 函数库，用来与 X Server 通信。有了 Xlib，开发者就可以在不了解 X Protocol 细节的情况下编写图形界面。Xlib 现在逐渐被 XCB 取代：Xlib 是 1985 年的项目，XCB 是 2007 年的项目，XCB 重新实现了 Xlib 的核心能力。
Xlib 仍然属于底层库，不提供 Button、Widget、Dialog 这样的组件，那不得搞死人。所以程序员一般不会直接使用 Xlib，而是使用更高层次的图形库，比如 X Toolkit、GTK、Qt、SDL 等。但注意，调用 Xlib 不是这些图形库唯一的绘图办法，许多图形库也可以直接和图形硬件通信。

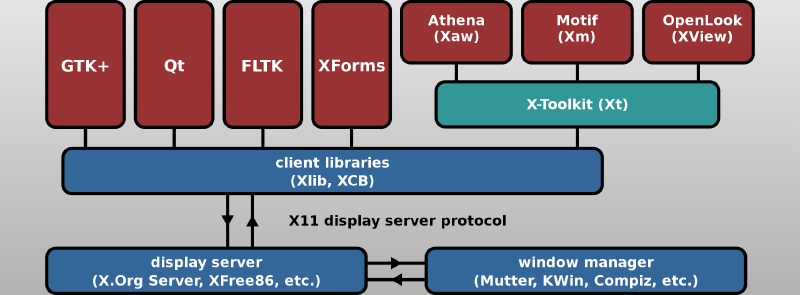

这里放一张图：
如果你有编写 X Toolkit（Xt）及上层库如 Motif 的开发经验，那么叔叔你好，你的孩子可能都比我大了。
X Server 的角色和内部的 DDX 驱动#

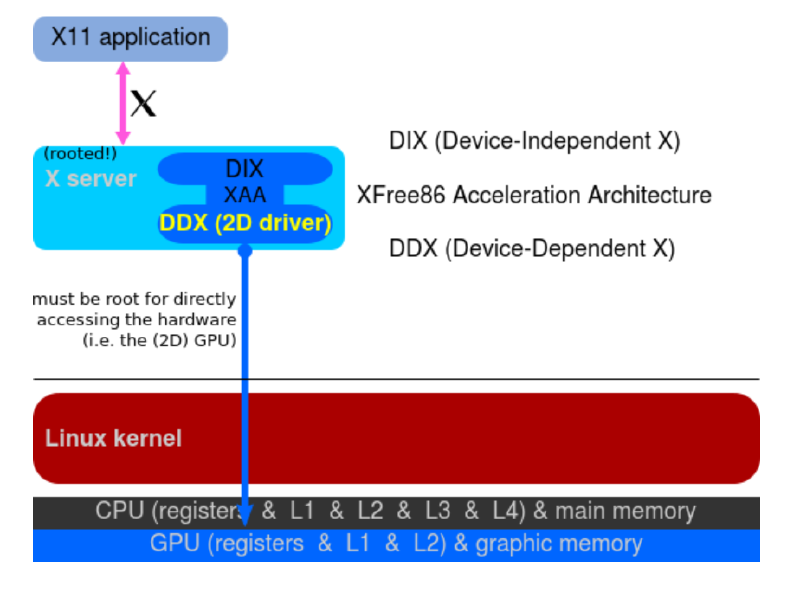

简单说一下：Xlib 是通过 X Server 间接完成所有绘图。Xlib 通过 X11 Protocol 发送渲染指令，X Server 接收并处理这些指令，再将其转换为硬件绘图的实际指令。也就是说，X Server 能将 X Protocol 这种与硬件无关的指令转换为与图形设备相关的硬件指令。
X Server：虽然我不是显示驱动，但我也干显示驱动的活，蛤蛤蛤。
可是显示硬件很多，ARM Mali GPU 就有一堆不同的型号，再加上 Intel、AMD、NVIDIA，X Server 需要把统一的 X Protocol 转化为每个厂商、每种硬件专有的绘图语言，这就涉及巨量 GPU 寄存器和显示内存的读写操作。X Server 的代码岂不是日渐肥胖到最后无法维护。
所以 X Server 内与特定显示硬件相关的代码就需要独立出来，成为单独的用户空间二进制库，这就是 X Server 内的 DDX 用户空间驱动。DDX 用户空间驱动才是真正的显示驱动，但 DDX 驱动也只是整个显示驱动的一部分。
如果你用的 Ubuntu，Intel 集成显卡，那么你会发现系统中有这个软件包： xserver-xorg-video-intel，这就是 Xserver 内的 DDX 驱动。
3D 绘图的情况#
OpenGL 不是库函数，是一个 3D 绘图标准#

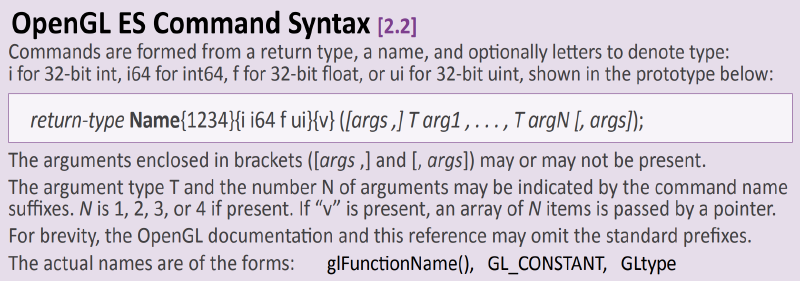

虽然 OpenGL 的全称是 Open Graphics Library，但它不是某个具体的二进制库，而是一个标准。OpenGL 定义了差不多 350 多个标准 2D/3D 绘图指令，其指令就像这样：

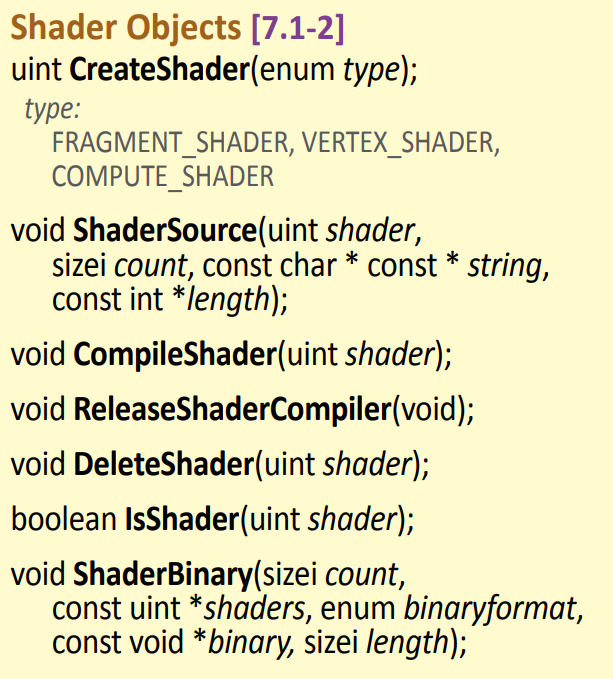

这里是 OpenGL 3.1 规范里 Shader 相关的函数：
OpenGL 因为它是无形的，所以不仅跨语言，还跨平台。显示硬件厂商大多会根据 OpenGL 规范实现一套闭源的 GL 函数库，也就是 libGL.so，并且厂商给出的 libGL.so 一般都带有硬件加速功能。
逼逼赖赖几句：显示硬件属于计算机硬件中黑盒子中的黑盒子，所以 OpenGL 的具体实现大多由厂商编写，部分有机会开源，某些 ARM 平台提供的 libGL.so 驱动不仅闭源还非常不友好。理想情况下，厂商应该根据 OpenGL 标准去实现 libGL.so 图形库，但很多厂商还是个大爷：我可以不按 OpenGL 的标准去实现 libGL.so，我也可以魔改扩展 OpenGL，导致 OpenGL 从规范变成了参考，干脆叫 libFuckYourselfGL.so 算了，蛤蛤蛤。
X Server 通过 GLX 转发 GL 指令，实现 3D 绘图的间接渲染#
厂商给出的 libGL.so 能直接操作显示硬件的寄存器和显存。一些独占屏幕的 3D 应用可以直接调用厂商给的 libGL.so 进行带硬件加速的 3D/2D 绘图。我初中的电子词典 UI 就是 Qt 桌面，独占显示，使用的是闭源的 MIPS 处理器，北京君正生产的 Jz4740 SoC，使用不知道从哪里来的闭源 libGL.so 进行绘图，打 NES 游戏能到 30fps，效率还可以。
但这明显不兼容 Linux 已有的显示栈，因为早期的 Linux 上只有 X Server，开发者也不想大改 Linux 的显示软件栈。所以开发者搞了一组扩展叫 GLX（OpenGL Extension to the X Window System）。
GLX 是一组对 X Window System 的扩展，主要由三部分组成：
- OpenGL 函数的编程接口，好让 X Window System 之上的程序可以使用 OpenGL 指令
- 扩展 Window Protocol，让运行在 X Server 之上的程序可以发送 OpenGL 指令给 X Server
- 扩展 X Server，使 X Server 能处理和接收 GL 渲染指令，并将它们传递给厂商提供的
libGL.so库，当然也可以是其它libGL.so，比如完全开源的 Utah GLX driver。

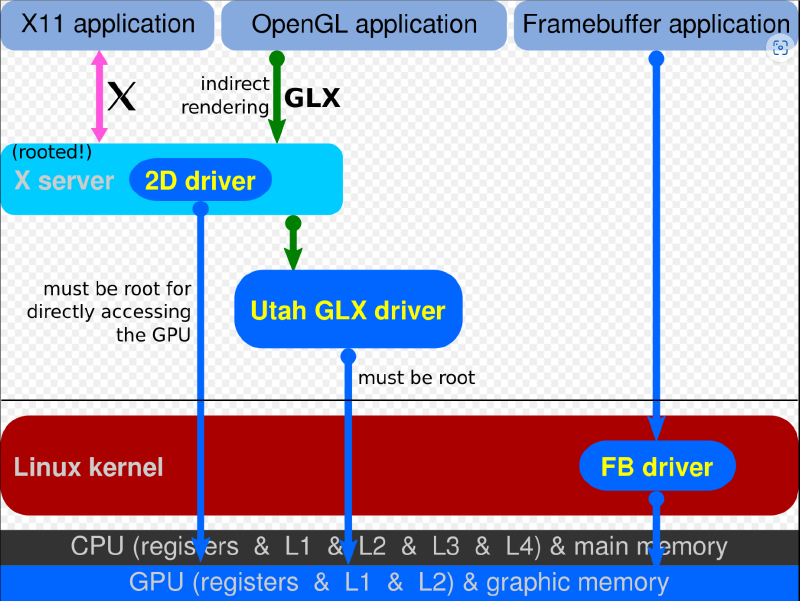

然后整个架构得就像这张图：
这种渲染方式叫 间接渲染（indirect rendering），使用 OpenGL 指令每次都需要经过 X Server。显然这种渲染方式效率比较低，因为中间多了一层 X Server 对 GL 指令的转发，在密集绘图和渲染时，每次这么一来一回显然是资源浪费。
直接渲染#
再写就猝死了…..我先去睡一下。
